Mini SCADA Industrial IoT

Sistema funcional de monitorización industrial con sensor físico DHT22, ESP8266, comunicación MQTT, procesamiento en Node-RED, histórico en InfluxDB y dashboard en Grafana.

ESP8266DHT22WiFiMQTT Node-REDInfluxDBGrafana
EstadoOperativo
TipoIIoT + SCADA
DatosTiempo real
HardwareESP8266 + DHT22

Resumen del proyecto

Este proyecto empezó como una simulación virtual y evolucionó hasta convertirse en una arquitectura IIoT real. El sistema mide temperatura y humedad con un sensor físico, envía los datos por MQTT, los procesa con Node-RED, los almacena como series temporales y los muestra en un dashboard industrial.

Problema industrial

En una planta industrial es importante monitorizar variables ambientales o de proceso, detectar condiciones anómalas y disponer de históricos para mantenimiento, trazabilidad y toma de decisiones.

Esta solución replica a pequeña escala una plataforma de supervisión para salas técnicas, cuadros eléctricos, almacenes, laboratorios o pequeñas líneas de producción.

Arquitectura del sistema

DHT22 → ESP8266 → WiFi → Mosquitto MQTT → Node-RED → InfluxDB → Grafana

La arquitectura es modular: el sensor físico puede sustituirse o ampliarse con nuevos dispositivos sin cambiar la capa de visualización ni la base de datos.

Variables monitorizadas

Temperatura

Lectura real del DHT22 y alarma visual por sobretemperatura.

Humedad relativa

Seguimiento ambiental en tiempo real e histórico.

Estado de máquina

Indicador ON/OFF para representar disponibilidad del activo.

Alarma técnica

Mapeo visual OK/ALARMA en Grafana según umbral configurado.

Funciones implementadas

  • Lectura física de temperatura y humedad con DHT22.
  • Publicación de telemetría desde ESP8266 mediante MQTT.
  • Recepción, depuración y encaminamiento de datos en Node-RED.
  • Almacenamiento histórico en InfluxDB.
  • Dashboard SCADA en Grafana con actualización automática.
  • Alarma visual por sobretemperatura.
  • Arranque automático local de servicios para trabajar como mini servidor SCADA.

Demo del sistema real

Dashboard en tiempo real alimentado por un sensor físico DHT22 conectado a un ESP8266 mediante MQTT.

Galería del proyecto real

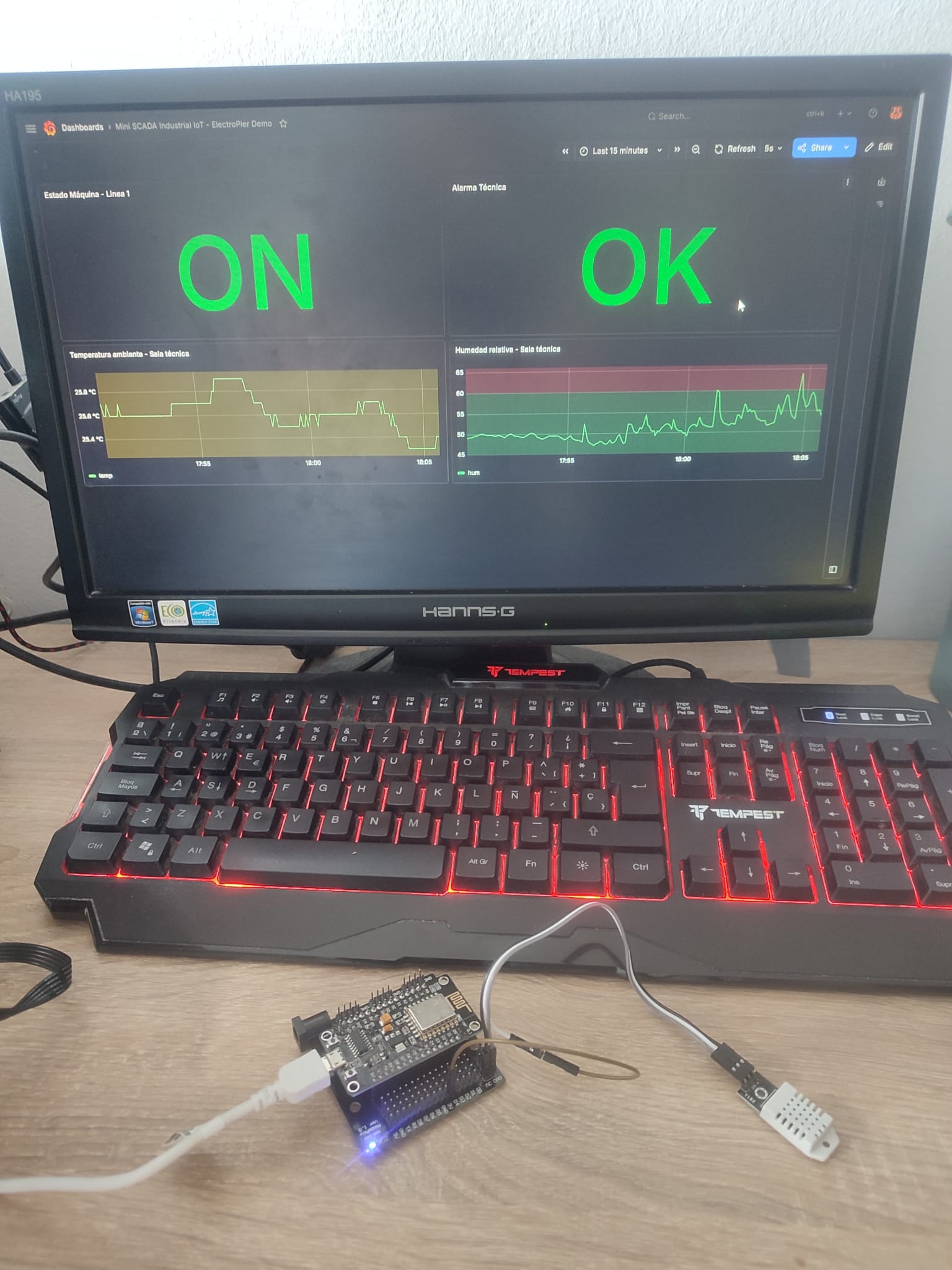

Sistema real Mini SCADA con ESP8266, DHT22 y dashboard Grafana
Sistema IIoT real: ESP8266 con sensor DHT22 enviando datos por MQTT al dashboard SCADA en Grafana.

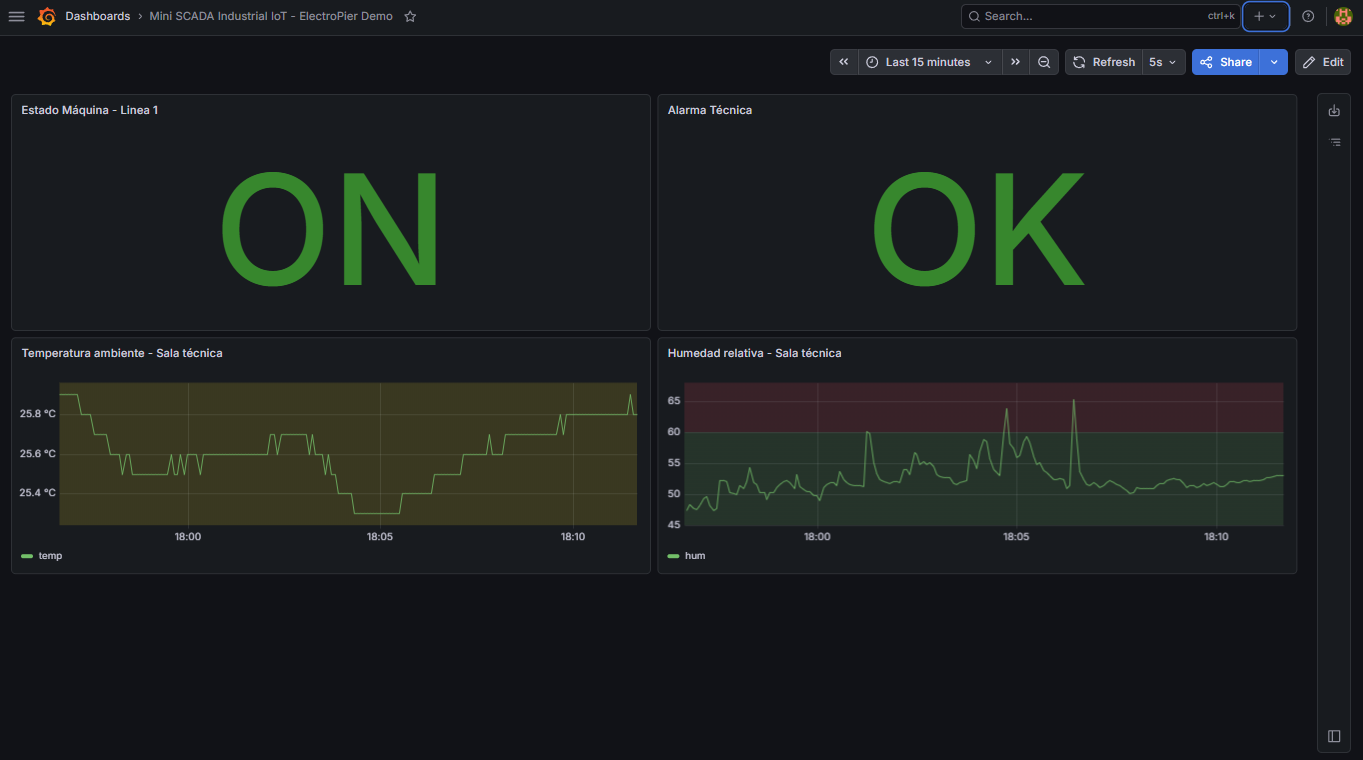

Dashboard real del Mini SCADA Industrial IoT
Dashboard real en Grafana con temperatura, humedad, estado y alarma técnica.

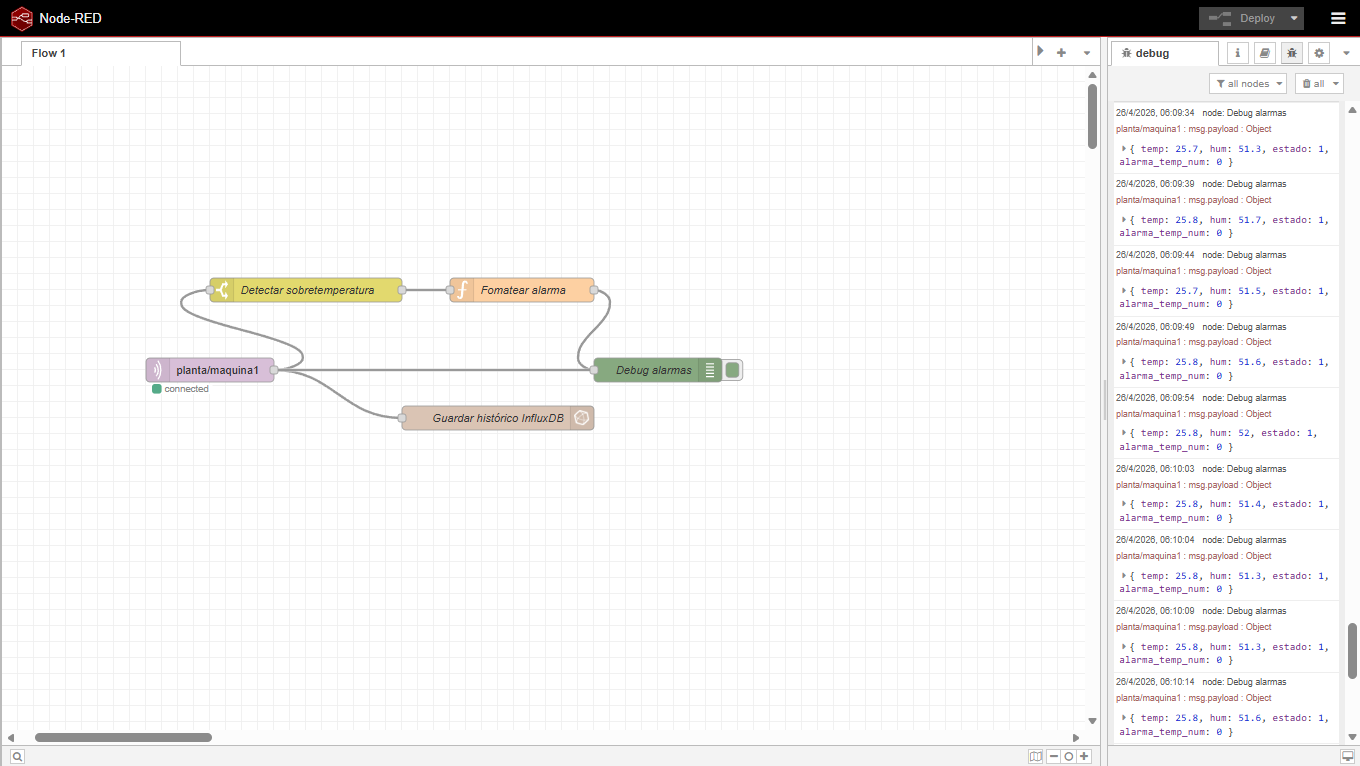

Flujo real de Node-RED recibiendo datos MQTT
Flujo de Node-RED recibiendo datos MQTT del ESP8266 y enviándolos a InfluxDB.

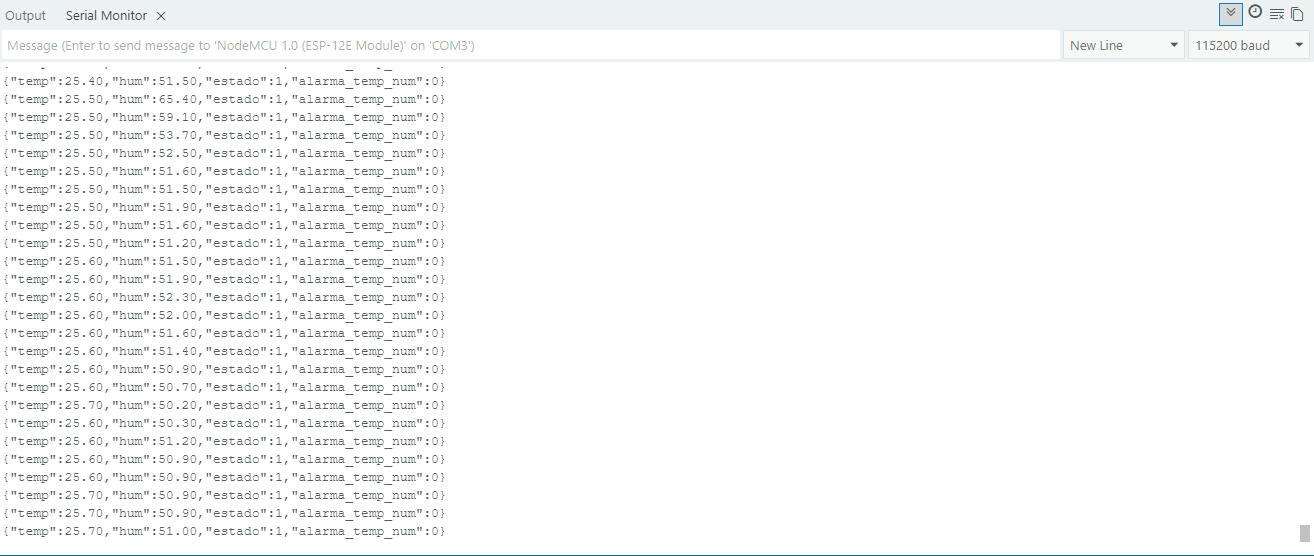

Monitor serie de Arduino con datos del DHT22
Monitor serie de Arduino mostrando lecturas reales del DHT22 y conexión MQTT.

Fase previa: simulación virtual

Antes de integrar el sensor físico, se validó la arquitectura completa con datos simulados en Node-RED.

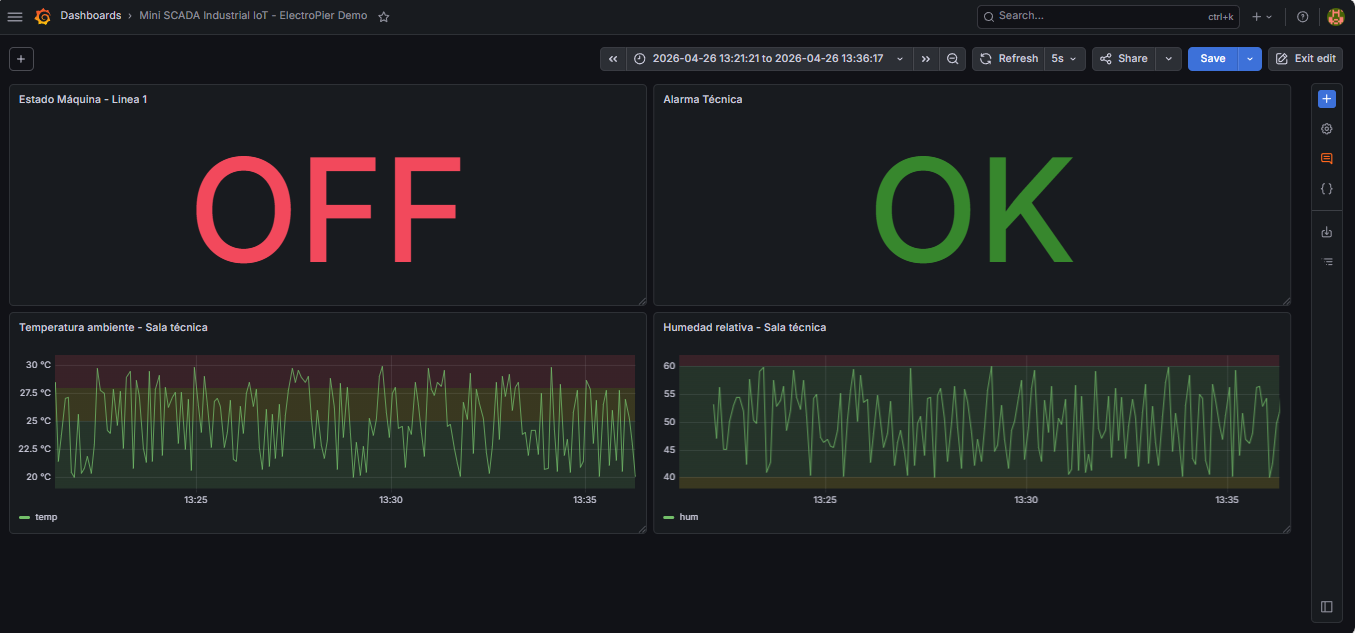

Dashboard de simulación en Grafana
Dashboard inicial con variables simuladas.

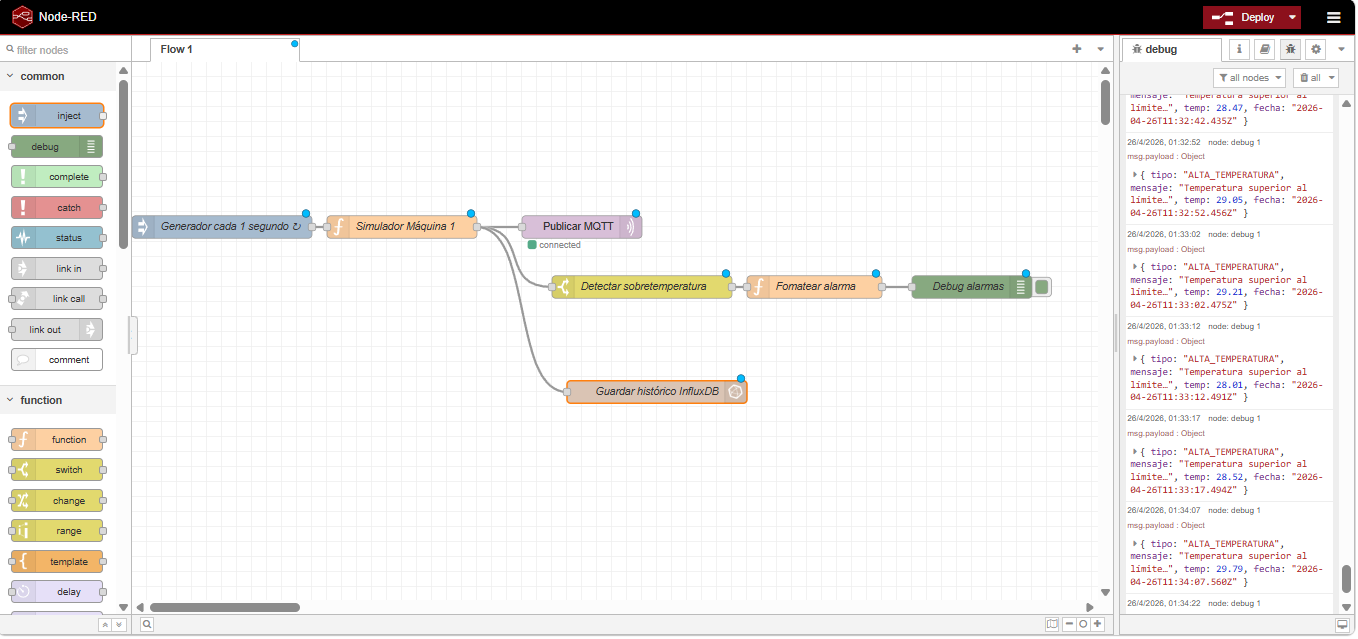

Flujo Node-RED de simulación
Flujo de simulación, alarma y almacenamiento histórico.
Bucket de InfluxDB para series temporales
Bucket de InfluxDB usado para históricos.

Resultados obtenidos

  • Proyecto IIoT real conectado de extremo a extremo.
  • Datos físicos visualizados en tiempo real.
  • Histórico de variables para análisis posterior.
  • Dashboard industrial presentable para portfolio técnico.
  • Base preparada para añadir más sensores, máquinas, KPIs OEE o alertas externas.

Próximas mejoras

  • Añadir control de actuador con relé o ventilador.
  • Crear alarma por pérdida de comunicación del ESP8266.
  • Incorporar notificaciones por Telegram o email.
  • Añadir múltiples nodos sensores para simular una planta con varias zonas.
